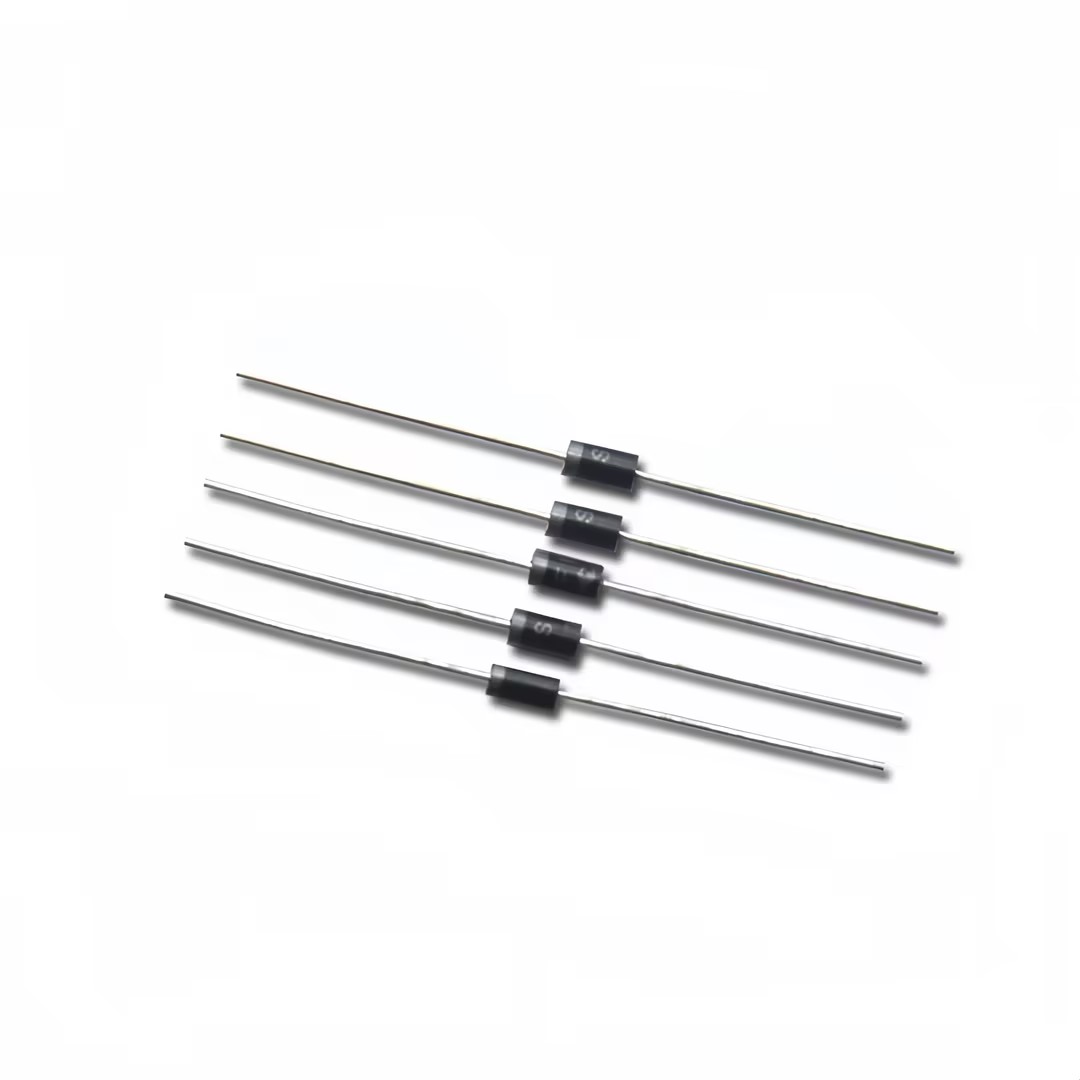

星海二極管SF16 1A 400V DO-41

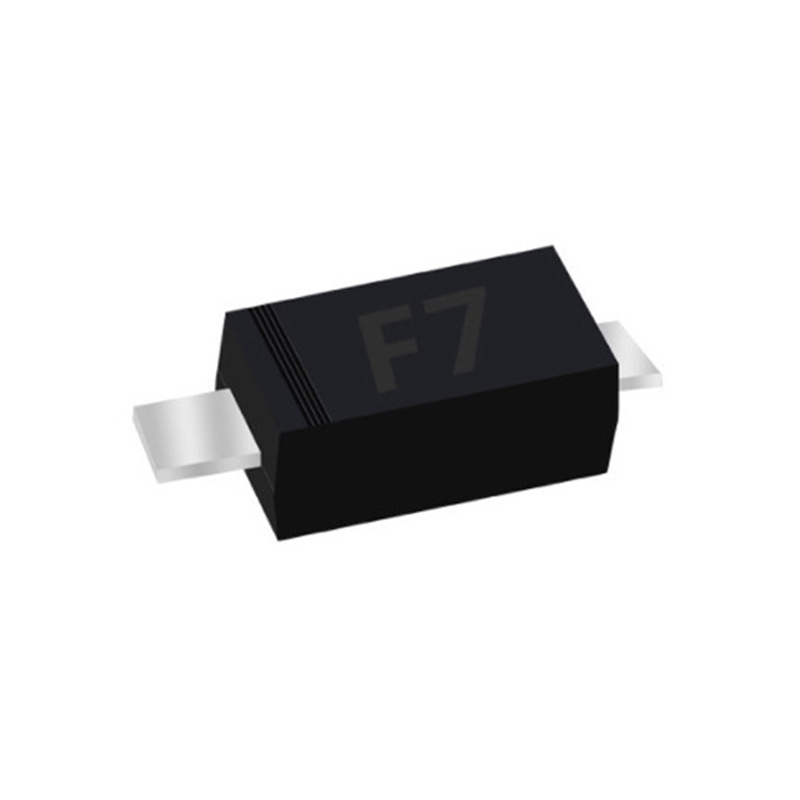

二極管FR107 SOD-123FL 1A 1000V
一、二極管的作用
二極管是一種具有單向導電性的電子元件,廣泛應用于電子電路中。它的主要作用包括:
①整流作用:
二極管最常見的作用是將交流電(AC)轉換為直流電(DC),這一過程稱為整流。在電源電路中,二極管常用于構建整流電路,如半波整流、全波整流等。
②限幅和保護作用:
二極管可限幅電壓,防止信號超閾值損壞電路元件。同時,它也常用作過壓保護,電壓超閾值時導通,保護其他元件。
③開關作用:
二極管在某些電路中作為開關元件工作,可以通過控制二極管的導通和截止狀態來實現電路的開關功能。
④調制和解調作用:
在通信系統中,二極管還用于調制和解調信號。尤其是在無線電和調頻廣播接收電路中,二極管起到了信號解調的作用。
⑤電流保護:
在某些電路中,二極管用于防止電流反向流動,比如反向保護電路中常見的應用,二極管會阻止電流反向流入電路,避免損壞其他元件。
二、二極管的工作原理
二極管是一種由兩種不同材料(一般是硅或鍺)形成的半導體器件,具有兩個電極:陽極(Anode)和陰極(Cathode)。
PN結結構:
二極管工作原理基于PN結,由P型(多余空穴)與N型半導體(多余自由電子)接觸形成。接觸時,電子與空穴結合形成耗盡區,導致PN結兩側電荷分布不均。
正向偏置(導通狀態):
正向偏置是二極管陽極接電源正極,陰極接負極,使陽極電壓高于陰極。此時,電子從N型流向P型,空穴反向流動,耗盡區變窄,二極管導電。此狀態下,二極管導通,電流從陽極至陰極通過。
反向偏置(截止狀態):
反向偏置是二極管陽極接電源負極,陰極接正極,使PN結耗盡區變寬,抑制電子空穴流動,二極管不導電。此狀態下,二極管截止,幾乎無電流流過。
擊穿(反向擊穿):
反向偏置電壓超臨界值(擊穿電壓),二極管可能反向擊穿,突然導電,反向電流劇增,通常損壞二極管,除非為特制齊納二極管等。
